Circuitor Serie eHome

Modelo M094B01-01-19B

CIRCUTOR Serie eHome: modelos, instalación y diagnóstico

El eHome de CIRCUTOR es un equipo de recarga en corriente alterna, modo 3 conforme a IEC 61851, destinado a estacionamientos privados interiores o exteriores. La edición M094B01-01-19B distingue modelos monofásicos con cable Tipo 1 o Tipo 2, tomas Tipo 2 y determinadas versiones trifásicas. La selección debe hacerse conforme a la placa del equipo; los modelos no son intercambiables por el aspecto de la carcasa. Fuente: manual CIRCUTOR, pp. 5–7, 23–28.

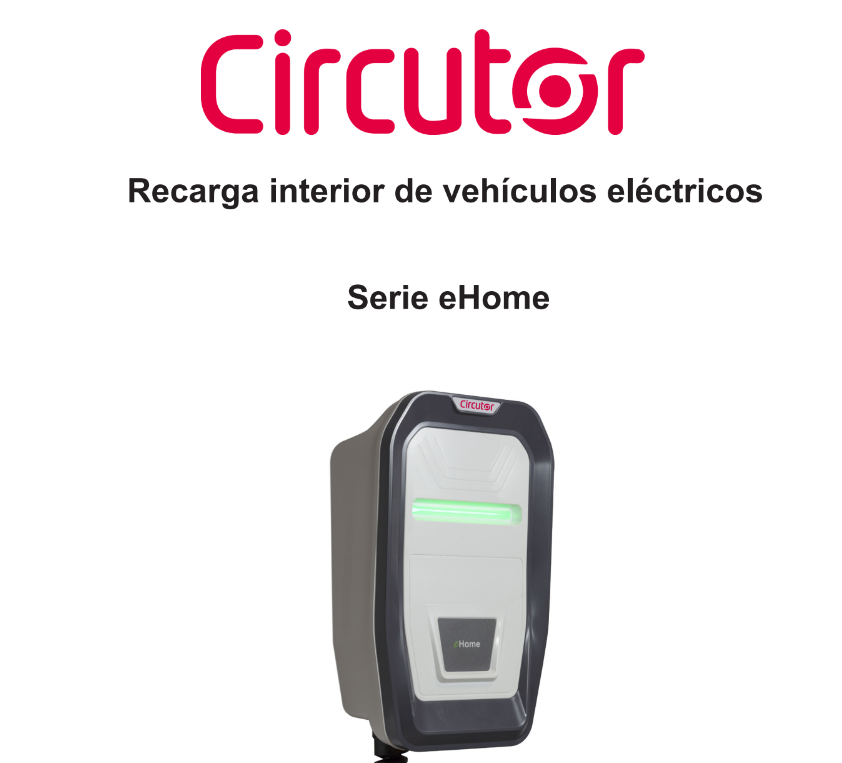

Equipo de recarga CIRCUTOR eHome

Alimentación y potencia por variante

Las variantes monofásicas indicadas por el fabricante operan a 230 V y 16 o 32 A, con potencias nominales de 3,7 o 7,4 kW. Los modelos trifásicos citados T2C16 TRI y T2S16 TRI corresponden a 400 V, 16 A y 11 kW. El cableado y las protecciones deben dimensionarse para la variante real, la red disponible y los reglamentos aplicables a la instalación. Fuente: pp. 10–11, 19–20 y 40–41.

Montaje y seguridad eléctrica

El procedimiento incluye selección del emplazamiento, fijación a pared, paso del cable de alimentación, puesta a tierra, protecciones de la línea y cierre correcto de la envolvente. Antes de intervenir es indispensable aislar la alimentación, comprobar ausencia de tensión y utilizar personal calificado. La documentación describe protección de envolvente IP54 e impacto IK10; ello no elimina la necesidad de verificar las condiciones ambientales reales. Fuente: pp. 8–22 y 41.

Funcionamiento y estados luminosos

En la secuencia de carga descrita, la barra LED verde indica equipo disponible; al conectar el vehículo y comenzar la recarga cambia a azul parpadeante. Al finalizar permanece azul fija y vuelve a verde una vez desconectado el vehículo. Los errores de pilot, proximity, temperatura, ventilación y configuración del selector requieren el diagnóstico indicado para cada estado. Fuente: pp. 32–35.

Límite de corriente y control remoto

El selector rotativo permite configurar 6, 10, 13, 16, 20 o 32 A según modelo; las posiciones 20 y 32 A no son aptas para las versiones trifásicas señaladas en esta edición. La entrada de control remoto acepta un contacto seco, y viene puenteada de fábrica: retirar el jumper sin instalar el control externo puede impedir el inicio de carga. Verificar la placa y desenergizar antes de cualquier ajuste. Fuente: pp. 35–36.

Mantenimiento

Revisar periódicamente el conector, cable, carcasa, protecciones y señales de calentamiento o deterioro. Para fallas persistentes, suspender el uso y seguir el procedimiento de servicio técnico del fabricante; no puentear protecciones ni modificar conexiones con el equipo energizado. Fuente: pp. 34–38 y 42.
